Wie funktioniert ein Stromkreis? Einfach erklärt: Aufbau und Funktion
- AdaptING GmbH
- 26. März
- 3 Min. Lesezeit
Ein Stromkreis ist die Grundlage jeder elektrischen Anwendung, egal ob im privaten Haushalt, im Gewerbe oder auf der Baustelle. Ohne funktionierende Stromkreise gäbe es kein Licht, keine funktionierenden Steckdosen und keine modernen technischen Geräte.
Im Alltag nutzen wir Strom ganz selbstverständlich. Doch wie genau gelangt die Energie eigentlich von der Quelle zum Gerät? Und warum funktioniert das Ganze nur unter bestimmten Bedingungen? In diesem Artikel bekommst du eine verständliche und praxisnahe Erklärung.
Was ist ein Stromkreis? Einfach erklärt
Ein Stromkreis ist ein geschlossenes System, das elektrische Energie von einer Spannungsquelle zu einem Verbraucher transportiert. Erst wenn dieser Kreislauf vollständig geschlossen ist, kann Strom fließen.
Man kann sich das Prinzip gut wie einen Wasserkreislauf vorstellen: Nur wenn alle Leitungen verbunden sind, fließt Wasser. Bei einer Unterbrechung stoppt der Fluss. Genauso verhält es sich beim Strom.
Die wichtigsten Merkmale eines Stromkreises:
Strom kann nur in einem geschlossenen Kreislauf fließen
Er dient der Energieübertragung
Ohne Verbindung → kein Stromfluss
Aufbau eines Stromkreises
Damit ein Stromkreis funktioniert, müssen mehrere Komponenten zusammenspielen. Jede übernimmt dabei eine klare Aufgabe innerhalb des Systems.
Ein typischer Stromkreis beginnt immer mit einer Spannungsquelle, die die notwendige Energie bereitstellt. Über Leitungen wird diese Energie zu einem Verbraucher transportiert, der sie in eine andere Form umwandelt, beispielsweise in Licht oder Wärme. Ein Schalter ermöglicht es zusätzlich, den Stromfluss gezielt zu steuern.
Die wichtigsten Bestandteile im Überblick:
Spannungsquelle
z. B. Batterie oder Stromnetz
liefert die elektrische Energie
Leitungen (Kabel)
verbinden alle Komponenten
ermöglichen den Stromfluss
Verbraucher
z. B. Lampe, Motor, Haushaltsgerät
wandelt Strom in nutzbare Energie um
Schalter
öffnet oder schließt den Stromkreis
dient der Steuerung
Wie funktioniert ein Stromkreis?
Die Funktionsweise eines Stromkreises basiert auf einem einfachen Prinzip: Strom fließt nur dann, wenn ein geschlossener Weg vorhanden ist.
Sobald der Stromkreis geschlossen wird, setzt die Spannungsquelle elektrische Energie frei. Diese bringt die Elektronen in den Leitungen in Bewegung. Der Strom fließt zum Verbraucher, wird dort genutzt und anschließend wieder zur Quelle zurückgeführt.
Wird der Stromkreis unterbrochen – etwa durch einen Schalter – stoppt der Stromfluss sofort. Dieses Prinzip ist die Grundlage für nahezu alle elektrischen Anwendungen.
Einfacher Ablauf:
1. Spannungsquelle stellt Energie bereit
2. Strom fließt durch die Leitung
3. Verbraucher nutzt die Energie
4. Strom fließt zurück zur Quelle
Offener und geschlossener Stromkreis
Ein entscheidender Faktor für die Funktion ist der Zustand des Stromkreises.
Geschlossener Stromkreis
Ein geschlossener Stromkreis liegt vor, wenn alle Verbindungen vollständig sind. In diesem Fall kann Strom fließen und der angeschlossene Verbraucher funktioniert wie vorgesehen – beispielsweise leuchtet eine Lampe.
Offener Stromkreis
Ist der Stromkreis an einer Stelle unterbrochen, spricht man von einem offenen Stromkreis. Der Stromfluss wird gestoppt und das angeschlossene Gerät bleibt ausgeschaltet.
Typische Beispiele:
Lichtschalter AUS → offener Stromkreis
Lichtschalter EIN → geschlossener Stromkreis
Arten von Stromkreisen in der Praxis
In der Elektroinstallation kommen unterschiedliche Schaltungsarten zum Einsatz, je nach Anforderungen und Einsatzgebiet.

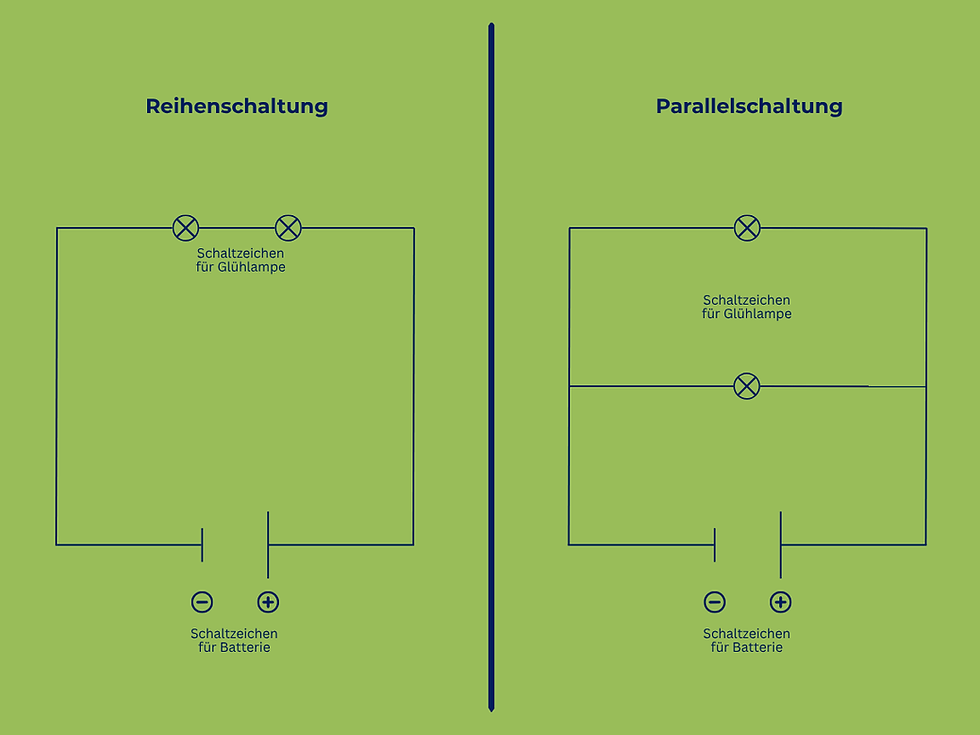

Reihenschaltung
Bei der Reihenschaltung sind mehrere Verbraucher hintereinandergeschaltet. Der Strom fließt dabei nacheinander durch alle Komponenten.
Eigenschaften:
einfacher Aufbau
gleicher Strom durch alle Bauteile
Ausfall eines Elements → gesamter Stromkreis unterbrochen
Parallelschaltung
Die Parallelschaltung ist die häufigste Form in der Praxis, insbesondere in Wohngebäuden. Hier sind mehrere Verbraucher nebeneinander angeordnet und unabhängig voneinander nutzbar.
Vorteile:
Geräte funktionieren unabhängig voneinander
Ausfall eines Verbrauchers beeinflusst die anderen nicht
ideal für Hausinstallationen
Sicherheit im Stromkreis
Der Umgang mit Strom erfordert besondere Vorsicht. Deshalb sind moderne Stromkreise mit verschiedenen Schutzmechanismen ausgestattet, die sowohl Menschen als auch Geräte schützen.
Ein wichtiger Bestandteil sind Sicherungen, die den Stromkreis bei Überlastung automatisch unterbrechen. Ergänzt werden sie durch Leitungsschutzschalter, die Kabel vor Überhitzung schützen, sowie durch Fehlerstromschutzschalter (FI-Schalter), die im Falle eines Fehlers lebensgefährliche Stromschläge verhindern können.
Wichtige Schutzmaßnahmen:
Sicherungen gegen Überlastung
FI-Schalter zum Personenschutz
Leitungsschutzschalter für Kabel
Praxisbeispiele aus dem Alltag
Stromkreise begegnen dir überall. Jedes Mal, wenn du einen Lichtschalter betätigst oder ein Gerät einschaltest, wird ein Stromkreis geschlossen.
Typische Anwendungen sind:
Beleuchtungssysteme
Steckdosen im Haushalt
Küchengeräte und Werkzeuge
Ladegeräte für Smartphones
In modernen Gebäuden werden Stromkreise so geplant, dass sie effizient, sicher und flexibel erweiterbar sind – ein wichtiger Aspekt bei Neubau und Sanierung.
Fazit: Stromkreis einfach und verständlich erklärt
Der Stromkreis ist die Grundlage jeder elektrischen Anlage. Nur wenn alle Komponenten korrekt miteinander verbunden sind und ein geschlossener Kreislauf entsteht, kann Strom fließen.
Die wichtigsten Punkte im Überblick:
Ein Stromkreis besteht aus Quelle, Leitung und Verbraucher
Strom fließt nur bei geschlossenem Kreislauf
Parallelschaltungen sind Standard im Haushalt
Sicherheit hat oberste Priorität
Wer dieses Prinzip versteht, hat eine wichtige Grundlage für alle weiteren Themen der Elektrotechnik gelegt.
